C2F型雙法蘭傳力接頭的適用范圍
在之前我們已經介紹了傳力接頭的優點，相信朋友們對它的有點都有所了解。球型狀傳力接頭主要依靠球體的角位移來吸收或補償管道一個或多個方向上的橫向位移，所以該補償器應成對使用，單只球形補償器沒有補償能力，可作管道萬向接頭使用。
松套傳力接頭是在法蘭松套補償接頭的基礎上增設法蘭短管及傳力螺桿而成，次類型的補償接頭與松套補償接頭和松套限位補償接頭不同的是它的補償量是指在安裝及拆卸過程中的調節量，一旦將所有的螺母擰緊，它是剛性連接的，可以傳遞軸心力，從而保護閥門、泵等設備。

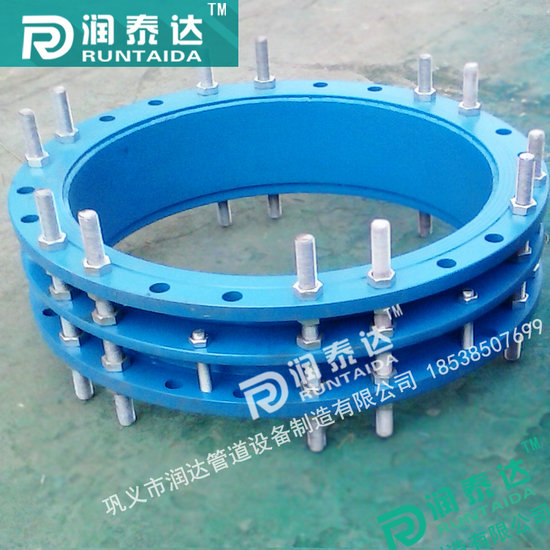

C2F型雙法蘭傳力接頭適用于兩邊均與法蘭連接的管道中，安裝時調整產品兩端與法蘭的安裝長度，對角依次均勻擰緊壓螺栓，使其成為一個整體，并有一定的位移量，方便安裝維修時，根據現場尺寸進行調整在工作時，可以把軸向推力傳遞至整個管道。
CF型單法蘭傳力接頭適用于一面與法蘭連接，一面與管道焊接。安裝時調節產品兩端與管道或法蘭的安裝長度，安裝和焊接完畢后，對角依次均勻擰緊壓蓋螺栓，使其成為一個整體，并有一定的位移量，方便安裝維修，可根據現場尺寸進行調整。在工作時可以把軸向推力傳遞至整個管道。
傳力接頭適用范圍：傳力接頭適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。到這里，對于傳力接頭的特點及其應用范圍都有所了解，其實這些知識在接觸這個行業的時候都會經常碰到的，所以請大家認真總結和學習。
|
外徑接管Dw |
公稱通徑DN |
允許管端 |
伸縮量 |
允許轉角 |
最小長度 |
安裝長度 |
最大長度 |
配用螺栓 |
|
89 |
80 |
2680 |
20 |
17.90 |
90 |
100 |
110 |
12x60 |
|
108 |
100 |
3550 |
20 |
15.06 |
90 |
100 |
110 |
14x60 |
|
133 |
125 |
4620 |
20 |
13.05 |
95 |
105 |
115 |
14x60 |
|
159 |
150 |
5530 |
20 |
12.09 |
100 |
110 |
120 |
14x60 |
|
194 |
175 |
7370 |
20 |
10.51 |
100 |
110 |
120 |
16x60 |
|
219 |
200 |
9370 |
20 |
9.33 |
106 |
116 |
126 |
16x75 |
|
245 |
225 |
11750 |
20 |
8.36 |
112 |
122 |
132 |
16x80 |
|
273 |
250 |
14620 |
20 |
7.51 |
117 |
127 |
137 |
18x90 |
|
325 |
300 |
20680 |
20 |
6.32 |
120 |
130 |
140 |
18x100 |
|
377 |
350 |
27875 |
20 |
5.45 |
125 |
135 |
145 |
18x100 |
|
426 |
400 |
35600 |
20 |
4.80 |
130 |
140 |
150 |
18x110 |
|
480 |
450 |
45180 |
20 |
4.28 |
135 |
145 |
155 |
18x110 |
|
530 |
500 |
55120 |
20 |
3.88 |
140 |
150 |
160 |
18x120 |
|
630 |
600 |
65900 |
22 |
3.27 |
145 |
155 |
165 |
18x120 |
|
720 |
700 |
70170 |
22 |
2.86 |
150 |
160 |
170 |
20x120 |
|
820 |
800 |
84400 |
22 |
2.51 |
155 |
165 |
175 |
20x130 |
|
920 |
900 |
106200 |
22 |
2.24 |
160 |
170 |
180 |
20x130 |
|
1020 |
1000 |
116870 |
22 |
2.02 |
165 |
175 |
185 |
20x130 |
|
1220 |
1200 |
130600 |
24 |
1.69 |
170 |
180 |
190 |
22x140 |
|
1420 |
1400 |
146200 |
24 |
1.45 |
175 |
185 |
195 |
22x140 |
|
1620 |
1600 |
158300 |
24 |
1.27 |
180 |
190 |
200 |
22x140 |
|
1820 |
1800 |
166000 |
24 |
1.13 |
185 |
195 |
205 |
22x150 |
|
2020 |
2000 |
179000 |
24 |
1.01 |
190 |
200 |
210 |
24x150 |
|
2220 |
2200 |
187000 |
26 |
1.01 |
195 |
205 |
215 |
24x150 |
|
2420 |
2400 |
196000 |
26 |
1.01 |
200 |
210 |
220 |
24x150 |
|
2620 |
2600 |
206000 |
26 |
1.01 |
205 |
215 |
225 |
24x160 |
|
2830 |
2800 |
253300 |
26 |
1.01 |
210 |
220 |
230 |
27x160 |
|
3020 |
3000 |
260100 |
26 |
1.01 |
215 |
225 |
235 |
27x160 |
|
3220 |
3200 |
286900 |
26 |
1.01 |
220 |
230 |
240 |
27x180 |
