伸縮器結構簡單便于安裝伸縮量大
現生產使用的多工位伸縮器產品，可以不論長短距離連接為一體，使用中能使用該伸縮器來緩沖連接件，是一種承受溫差較大，壓力較高的中、低壓的熱脹冷縮的波紋補償器，替代了原來通常使用的低溫低壓的“伸縮器”，“補償器”，“ω形管”不能解決的難題?？梢陨炜s自如，而且不需要附加管架。真正杜絕防止管道焊縫開裂。它的結構簡單，并替代一對法蘭，便于安裝，外形小，伸縮量大，各種規格達到0－300mm的伸縮量，并可以根據用戶需要隨意加大，任意轉角達0－35°，偏徑量－1/3dn，確保其安全生產。本產品采用常用的可靠性密封結構，法蘭直接采用的國標或部標。
以上可任意組裝的全角度多工位伸縮節有三大類型：軸向伸縮器、偏徑伸縮器、轉角伸縮器。
SSQ型鋼制伸縮器也稱伸縮節、膨脹節、補償器、伸縮接頭。伸縮器在一定范圍內可軸向伸縮,也能在一定的角度內克服管道對接不同軸向而產生的偏移,能極大的方便閥門管道的安裝與拆卸，在管道允許伸縮量中可以自由伸縮,一旦越過其最大伸縮量就起到限位,確保管道的安全運行。主要為保障管道安全運行，具有以下作用：補償吸收管道軸向、橫向、角向熱變形；吸收設備振動，減少設備振動對管道的影響；吸收地震、地陷對管道的變形量。

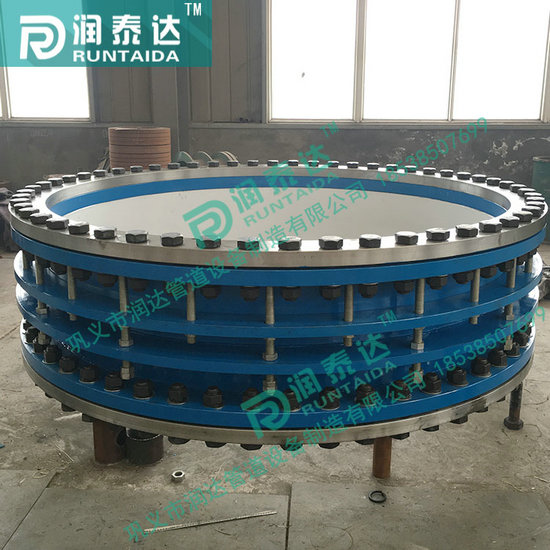

鋼制伸縮器
1. 該產品為各種給排水管道、水塔、水泵、水表、閥門的安裝拆換提供了極大方便，給長距離管路因溫差伸縮起到了很好的調節作用。
2. 該產品內管材分為鑄鐵（ HT ）、鍍鋅（ DX ）和鋼制（ SF ）三種。工作壓力分 PN6 、 PN10 、 PN16 三種。
3. 鋼制伸縮器安裝前須松開壓盤螺栓，將該產品拉至安裝長度，然后用對角法擰緊，切勿壓偏，如架空使用，兩端須安裝相應的固定支架。
4. 法蘭連接采用 GB/T9115-2000標準。
5. 如選用其它規格可另行生產。
|
外徑接管Dw |
公稱通徑DN |
允許管端 |
伸縮量 |
允許轉角 |
最小長度 |
安裝長度 |
最大長度 |
配用螺栓 |
|
89 |
80 |
2680 |
20 |
17.90 |
90 |
100 |
110 |
12x60 |
|
108 |
100 |
3550 |
20 |
15.06 |
90 |
100 |
110 |
14x60 |
|
133 |
125 |
4620 |
20 |
13.05 |
95 |
105 |
115 |
14x60 |
|
159 |
150 |
5530 |
20 |
12.09 |
100 |
110 |
120 |
14x60 |
|
194 |
175 |
7370 |
20 |
10.51 |
100 |
110 |
120 |
16x60 |
|
219 |
200 |
9370 |
20 |
9.33 |
106 |
116 |
126 |
16x75 |
|
245 |
225 |
11750 |
20 |
8.36 |
112 |
122 |
132 |
16x80 |
|
273 |
250 |
14620 |
20 |
7.51 |
117 |
127 |
137 |
18x90 |
|
325 |
300 |
20680 |
20 |
6.32 |
120 |
130 |
140 |
18x100 |
|
377 |
350 |
27875 |
20 |
5.45 |
125 |
135 |
145 |
18x100 |
|
426 |
400 |
35600 |
20 |
4.80 |
130 |
140 |
150 |
18x110 |
|
480 |
450 |
45180 |
20 |
4.28 |
135 |
145 |
155 |
18x110 |
|
530 |
500 |
55120 |
20 |
3.88 |
140 |
150 |
160 |
18x120 |
|
630 |
600 |
65900 |
22 |
3.27 |
145 |
155 |
165 |
18x120 |
|
720 |
700 |
70170 |
22 |
2.86 |
150 |
160 |
170 |
20x120 |
|
820 |
800 |
84400 |
22 |
2.51 |
155 |
165 |
175 |
20x130 |
|
920 |
900 |
106200 |
22 |
2.24 |
160 |
170 |
180 |
20x130 |
|
1020 |
1000 |
116870 |
22 |
2.02 |
165 |
175 |
185 |
20x130 |
|
1220 |
1200 |
130600 |
24 |
1.69 |
170 |
180 |
190 |
22x140 |
|
1420 |
1400 |
146200 |
24 |
1.45 |
175 |
185 |
195 |
22x140 |
|
1620 |
1600 |
158300 |
24 |
1.27 |
180 |
190 |
200 |
22x140 |
|
1820 |
1800 |
166000 |
24 |
1.13 |
185 |
195 |
205 |
22x150 |
|
2020 |
2000 |
179000 |
24 |
1.01 |
190 |
200 |
210 |
24x150 |
|
2220 |
2200 |
187000 |
26 |
1.01 |
195 |
205 |
215 |
24x150 |
|
2420 |
2400 |
196000 |
26 |
1.01 |
200 |
210 |
220 |
24x150 |
|
2620 |
2600 |
206000 |
26 |
1.01 |
205 |
215 |
225 |
24x160 |
|
2830 |
2800 |
253300 |
26 |
1.01 |
210 |
220 |
230 |
27x160 |
|
3020 |
3000 |
260100 |
26 |
1.01 |
215 |
225 |
235 |
27x160 |
|
3220 |
3200 |
286900 |
26 |
1.01 |
220 |
230 |
240 |
27x180 |
